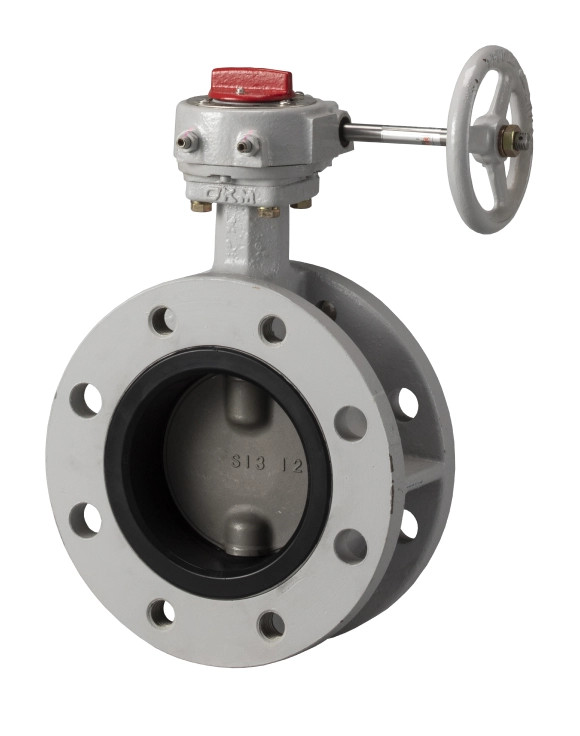

船舶へのスピーディーな接続を可能にするフランジ形バタフライバルブ

取扱説明書

取扱注意書

汎用バタフライバルブ取扱注意書

主な特長

最高使用圧力／1.0Mpa
配管フランジ／JIS5K/10K
製造サイズ／606K：50A～300A、606F：350A～600A

安全機構のフランジ形

配管端末取り付けや船体への直接の取り付けができ、安心です。また、弁棒上部に設けた抜け止めブッシュと抜け止め板により、弁棒が本体から抜けることを防ぎ、安全な流体制御を実現しています。

多重シールが安心をお約束

弁体とシート間を一次シール、弁棒とシール間を二次シールして、モレをシャットアウト。更に弁棒とブッシュ間をOリングで三次シールしたうえ、バルブ下側にもガスケットを付け、バルブからの外観モレ防止策に万全を期しています。

メンテナンスが容易で耐摩耗設計

弁体表面が滑らかなので、流体抵抗が小さく、また構造はコンパクト設計でメンテナンスが容易です。弁棒上下に使用した軸受けブッシュは耐摩耗、摩擦に優れ、カジリ、焼きつきがありません。

型式

型式名	用途	駆動部	最高使用圧力	サイズ	温度	本体材質	シート材質	規格・認証	備考
606K-L	一般工業建築設備造船	レバー式	1Mpa	50mm～100mm	-20℃〜120℃	FCD鋳鉄鋳鋼	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）	FCレバー
606K-L	一般工業建築設備造船	レバー式	1Mpa	125mm～150mm	-20℃〜120℃	FCD鋳鉄鋳鋼	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）	FCレバー
606K-G	一般工業建築設備造船	ギヤー式	1Mpa	125mm～200mm	-20℃〜120℃	FCD鋳鉄鋳鋼	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）	FCギヤー
606K-G	一般工業建築設備造船	ギヤー式	1Mpa	50mm～100mm	-20℃〜120℃	FCD鋳鉄鋳鋼	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）	FCギヤー
606K-G	一般工業建築設備造船	ギヤー式	1Mpa	250mm～300mm	-20℃〜120℃	FCD鋳鉄鋳鋼	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）	FCギヤー
606K-GⅡ	一般工業建築設備造船	センターハンドル式	1Mpa	50mm～300mm	-20℃〜120℃	FCD鋳鉄鋳鋼	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）
606K-GⅡ	一般工業建築設備造船	センターハンドル式	1Mpa	125mm～150mm	-20℃〜120℃	FCD鋳鉄鋳鋼	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）
606K-GⅡ	一般工業建築設備造船	センターハンドル式	1Mpa	50mm～300mm	-20℃〜120℃	FCD鋳鉄鋳鋼	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）
606K-GⅡ	一般工業建築設備造船	センターハンドル式	1Mpa	250mm～300mm	-20℃〜120℃	FCD鋳鉄鋳鋼	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）
606K-C	一般工業建築設備造船	シリンダ式	1Mpa	50mm～100mm	-20℃〜120℃	FCD鋳鉄鋳鋼	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）	TA3M
606K-C	一般工業建築設備造船	シリンダ式	1Mpa	150mm～300mm	-20℃〜120℃	FCD鋳鉄鋳鋼	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）	TA3M
606K-C	一般工業建築設備造船	シリンダ式	1Mpa	200mm～200mm	-20℃〜120℃	FCD鋳鉄鋳鋼	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）	TA3M
606K-C	一般工業建築設備造船	シリンダ式	1Mpa	250mm～300mm	-20℃〜120℃	FCD鋳鉄鋳鋼	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）	TA3M
606K-L(舶用)	一般工業建築設備造船	レバー式	1Mpa	50mm～100mm	-20℃〜120℃	鋳鋼 FCD鋳鉄	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）
606K-L(舶用)	一般工業建築設備造船	レバー式	1Mpa	125mm～200mm	-20℃〜120℃	鋳鋼 FCD鋳鉄	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）
606K-G(舶用)	一般工業建築設備造船	ギヤー式	1Mpa	50mm～100mm	-20℃〜120℃	鋳鋼 FCD鋳鉄	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）
606K-G(舶用)	一般工業建築設備造船	ギヤー式	1Mpa	125mm～200mm	-20℃〜120℃	鋳鋼 FCD鋳鉄	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）
606K-G(舶用)	一般工業建築設備造船	ギヤー式	1Mpa	250mm～300mm	-20℃〜120℃	鋳鋼 FCD鋳鉄	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）
606K-GⅡ(舶用)	一般工業建築設備造船	センターハンドル式	1Mpa	50mm～100mm	-20℃〜120℃	鋳鋼 FCD鋳鉄	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）
606K-GⅡ(舶用)	一般工業建築設備造船	センターハンドル式	1Mpa	125mm～150mm	-20℃〜120℃	鋳鋼 FCD鋳鉄	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）
606K-GⅡ(舶用)	一般工業建築設備造船	センターハンドル式	1Mpa	200mm～200mm	-20℃〜120℃	鋳鋼 FCD鋳鉄	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）
606K-GⅡ(舶用)	一般工業建築設備造船	センターハンドル式	1Mpa	250mm～300mm	-20℃〜120℃	鋳鋼 FCD鋳鉄	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）
606F-G	一般工業建築設備造船	ギヤー式	1Mpa	350mm～350mm	-20℃〜120℃	FCD鋳鉄鋳鋼	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）	FCギヤー
606F-G	一般工業建築設備造船	ギヤー式	1Mpa	400mm～600mm	-20℃〜120℃	FCD鋳鉄鋳鋼	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）	FCギヤー
606F-GⅡ	一般工業建築設備造船	センターハンドル式	1Mpa	350mm～350mm	-20℃〜120℃	FCD鋳鉄鋳鋼	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）
606F-GⅡ	一般工業建築設備造船	センターハンドル式	1Mpa	400mm～600mm	-20℃〜120℃	FCD鋳鉄鋳鋼	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）
606F-G(舶用)	一般工業建築設備造船	ギヤー式	1Mpa	350mm～350mm	-20℃〜120℃	鋳鋼 FCD鋳鉄	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）
606F-G(舶用)	一般工業建築設備造船	ギヤー式	1Mpa	400mm～600mm	-20℃〜120℃	鋳鋼 FCD鋳鉄	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）
606F-GⅡ(舶用)	一般工業建築設備造船	センターハンドル式	1Mpa	350mm～350mm	-20℃〜120℃	鋳鋼 FCD鋳鉄	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）
606F-GⅡ(舶用)	一般工業建築設備造船	センターハンドル式	1Mpa	400mm～600mm	-20℃〜120℃	鋳鋼 FCD鋳鉄	ゴムシート	日本海事協会認定品ロイド船級協会認定品デット・ノルスケ・ベリタス（ノルウェー船級協会）
