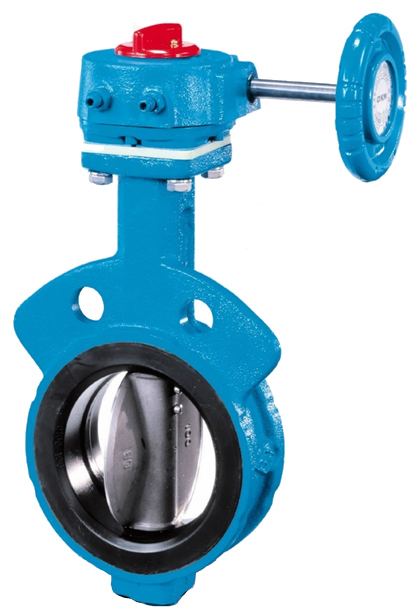

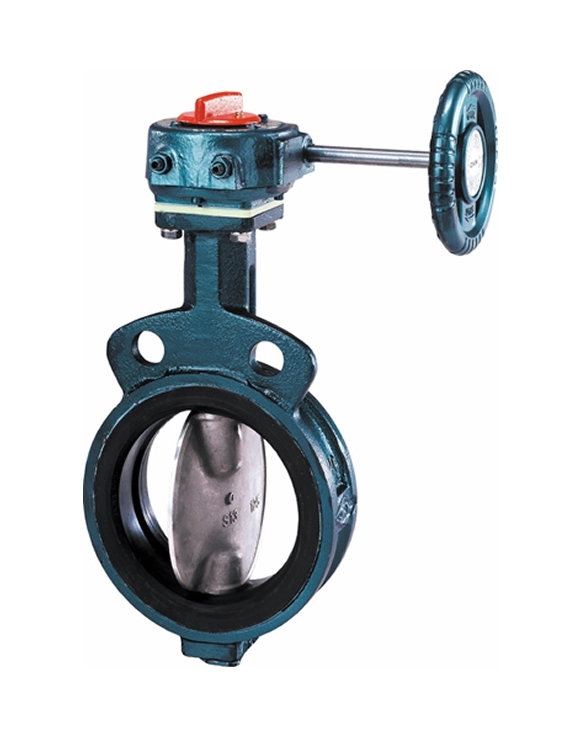

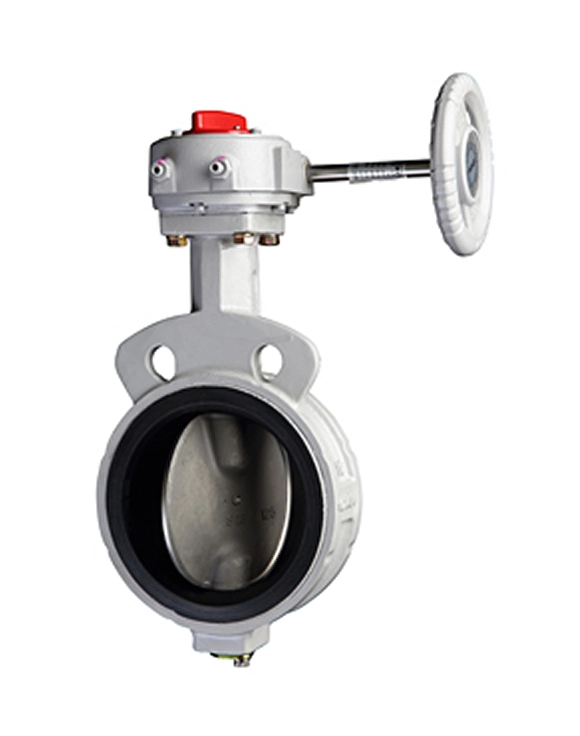

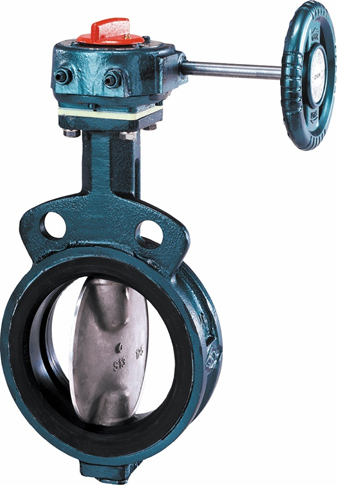

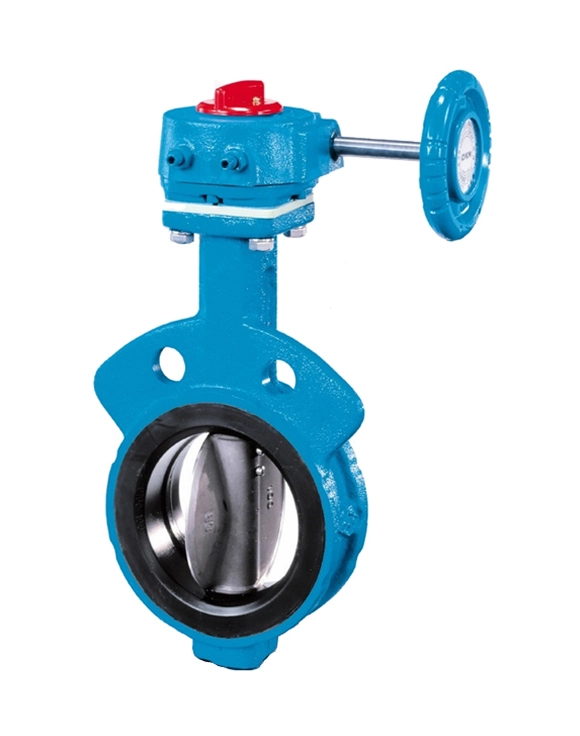

ハードな流量制御に適した本体シート一体型バタフライバルブ
取扱注意書
主な特長
616J
- 最高使用圧力／1.0Mpa
- 配管フランジ／JIS5K/10K
- 製造サイズ／50A～300A
618H
- 最高使用圧力／1.6Mpa
- 配管フランジ／JIS16K
- 製造サイズ／50A～600A
622H
- 最高使用圧力／2.0Mpa
- 配管フランジ／JIS16K/20K
- 製造サイズ／50A～600A
高品質シールテクノロジーの徹底追及から生まれた1.0MPa汎用バタフライバルブ
本体とシートを一体化することで、高圧・高差圧・高流速（6m/s）真空度等のあらゆる分野に安定した性能を発揮するバルブです。
流体力学の理想を追求したS-ラインディスク
S-ラインディスクは高いCV値と優れた制御性を発揮します。また、ディスクシートとの接触に無理がなく、低トルクでしかもシール性に優れています。
タイトシャット・低トルク・長寿命を保証するタッチシート
シート隆起部に弁体を圧着することにより、シール性を確実にしました。弁体は全閉する直前までシートに接触しないため、操作トルクは大幅に低減。駆動部の小型・軽量化を実現しました。また、弁体とシートのソフトタッチ圧着により、ゴムシートの寿命は長くなります。タッチシート機構はこのように、性能と経済性で大きなメリットを提供します。
型式
| 型式名 | 用途 | 駆動部 | 最高使用 圧力 |
サイズ | 温度 | 本体材質 | シート材質 | 規格・認証 | 備考 | CAD （PDF） |
CAD （DFX） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 616J-L |
|
レバー式 | 1Mpa | 50mm～65mm | -20℃〜120℃ |
|
|
FCレバー |
|
|
|
| 616J-L |
|
レバー式 | 1Mpa | 80mm～150mm | -20℃〜120℃ |
|
|
FCレバー |
|
|
|
| 616J-G |
|
ギヤー式 | 1Mpa | 50mm～65mm | -20℃〜120℃ |
|
|
FCギヤー |
|
|
|
| 616J-G |
|
ギヤー式 | 1Mpa | 80mm～200mm | -20℃〜120℃ |
|
|
FCギヤー |
|
|
|
| 616J-G |
|
ギヤー式 | 1Mpa | 250mm～300mm | -20℃〜120℃ |
|
|
FCギヤー |
|
|
|
| 616J-C |
|
シリンダ式 | 1Mpa | 50mm～65mm | -20℃〜120℃ |
|
|
TA3M |
|
|
|
| 616J-C |
|
シリンダ式 | 1Mpa | 80mm～150mm | -20℃〜120℃ |
|
|
TA3M |
|
|
|
| 616J-C |
|
シリンダ式 | 1Mpa | 200mm～200mm | -20℃〜120℃ |
|
|
TA3M |
|
|
|
| 616J-C |
|
シリンダ式 | 1Mpa | 250mm～300mm | -20℃〜120℃ |
|
|
TA3M |
|
|
|
| 616J-C |
|
シリンダ式 | 1Mpa | 125mm～125mm | -20℃〜120℃ |
|
|
TA3M |
|
|
|
| 616J-C |
|
シリンダ式 | 1Mpa | 200mm～200mm | -20℃〜120℃ |
|
|
TA3M |
|
|
|
| 616J-M |
|
電動式 | 1Mpa | 50mm～65mm | -20℃〜120℃ |
|
|
HQS |
|
|
|
| 616J-M |
|
電動式 | 1Mpa | 80mm～150mm | -20℃〜120℃ |
|
|
HQS |
|
|
|
| 616J-M |
|
電動式 | 1Mpa | 200mm～200mm | -20℃〜120℃ |
|
|
HQS |
|
|
|
| 616J-M |
|
電動式 | 1Mpa | 250mm～300mm | -20℃〜120℃ |
|
|
HQS |
|
|
|
| 616J-G(616M) |
|
ギヤー式 | 1Mpa | 50mm～300mm | -20℃〜120℃ |
|
|
消防評定 |
|
||
| 616J-G(616M) |
|
ギヤー式 | 1Mpa | 50mm～300mm | -20℃〜120℃ |
|
|
リミットスイッチ（開、閉付）消防評定 |
|
||
| 616J-G(616M) |
|
ギヤー式 | 1Mpa | 50mm～300mm | -20℃〜120℃ |
|
|
リミットスイッチ（開付）消防評定 |
|
||
| 616J-G(616M) |
|
ギヤー式 | 1Mpa | 50mm～300mm | -20℃〜120℃ |
|
|
リミットスイッチ（閉付）消防評定 |
|
||
| 618H-L |
|
レバー式 | 1.6Mpa | 50mm～65mm | -20℃〜120℃ |
|
|
FCレバー |
|
|
|
| 618H-L |
|
レバー式 | 1.6Mpa | 80mm～125mm | -20℃〜120℃ |
|
|
FCレバー |
|
|
|
| 618H-G |
|
ギヤー式 | 1.6Mpa | 50mm～65mm | -20℃〜120℃ |
|
|
FCギヤー |
|
|
|
| 618H-G |
|
ギヤー式 | 1.6Mpa | 80mm～150mm | -20℃〜120℃ |
|
|
FCギヤー |
|
|
|
| 618H-G |
|
ギヤー式 | 1.6Mpa | 200mm～200mm | -20℃〜120℃ |
|
|
FCギヤー |
|
|
|
| 618H-G |
|
ギヤー式 | 1.6Mpa | 250mm～300mm | -20℃〜120℃ |
|
|
FCギヤー |
|
|
|
| 618H-G |
|
ギヤー式 | 1.6Mpa | 350mm～450mm | -20℃〜120℃ |
|
|
FCギヤー |
|
|
|
| 618H-G |
|
ギヤー式 | 1.6Mpa | 500mm～500mm | -20℃〜120℃ |
|
|
FCギヤー |
|
|
|
| 618H-G |
|
ギヤー式 | 1.6Mpa | 600mm～600mm | -20℃〜120℃ |
|
|
FCギヤー |
|
|
|
| 618H-C |
|
シリンダ式 | 1.6Mpa | 50mm～65mm | -20℃〜120℃ |
|
|
TA3M |
|
|
|
| 618H-C |
|
シリンダ式 | 1.6Mpa | 80mm～150mm | -20℃〜120℃ |
|
|
TA3M |
|
|
|
| 618H-C |
|
シリンダ式 | 1.6Mpa | 200mm～200mm | -20℃〜120℃ |
|
|
TA3M |
|
|
|
| 618H-C |
|
シリンダ式 | 1.6Mpa | 250mm～300mm | -20℃〜120℃ |
|
|
TA3M |
|
|
|
| 618H-M |
|
電動式 | 1.6Mpa | 50mm～65mm | -20℃〜120℃ |
|
|
HQS |
|
||
| 618H-M |
|
電動式 | 1.6Mpa | 80mm～150mm | -20℃〜120℃ |
|
|
HQS |
|
||
| 618H-M |
|
電動式 | 1.6Mpa | 250mm～250mm | -20℃〜120℃ |
|
|
HQS |
|
||
| 618H-M |
|
電動式 | 1.6Mpa | 250mm～250mm | -20℃〜120℃ |
|
|
HQS |
|
||
| 618H-M |
|
電動式 | 1.6Mpa | 300mm～300mm | -20℃〜120℃ |
|
|
HQS |
|
||
| 622H-L |
|
レバー式 | 2Mpa | 50mm～65mm | -20℃〜120℃ |
|
|
|
FCレバー |
|
|
| 622H-L |
|
レバー式 | 2Mpa | 80mm～125mm | -20℃〜120℃ |
|
|
|
FCレバー |
|
|
| 622H-G |
|
ギヤー式 | 2Mpa | 50mm～65mm | -20℃〜120℃ |
|
|
|
FCギヤー |
|
|
| 622H-G |
|
ギヤー式 | 2Mpa | 80mm～150mm | -20℃〜120℃ |
|
|
|
FCギヤー |
|
|
| 622H-G |
|
ギヤー式 | 2Mpa | 200mm～200mm | -20℃〜120℃ |
|
|
|
FCギヤー |
|
|
| 622H-G |
|
ギヤー式 | 2Mpa | 250mm～300mm | -20℃〜120℃ |
|
|
|
FCギヤー |
|
|
| 622H-G |
|
ギヤー式 | 2Mpa | 350mm～450mm | -20℃〜120℃ |
|
|
|
FCギヤー |
|
|
| 622H-G |
|
ギヤー式 | 2Mpa | 500mm～500mm | -20℃〜120℃ |
|
|
|
FCギヤー |
|
|
| 622H-G |
|
ギヤー式 | 2Mpa | 600mm～600mm | -20℃〜120℃ |
|
|
|
FCギヤー |
|
|
| 622H-C |
|
シリンダ式 | 2Mpa | 50mm～65mm | -20℃〜120℃ |
|
|
|
TA3M |
|
|
| 622H-C |
|
シリンダ式 | 2Mpa | 80mm～125mm | -20℃〜120℃ |
|
|
|
TA3M |
|
|
| 622H-C |
|
シリンダ式 | 2Mpa | 150mm～150mm | -20℃〜120℃ |
|
|
|
TA3M |
|
|
| 622H-C |
|
シリンダ式 | 2Mpa | 200mm～200mm | -20℃〜120℃ |
|
|
|
TA3M |
|
|
| 622H-C |
|
シリンダ式 | 2Mpa | 250mm～250mm | -20℃〜120℃ |
|
|
|
TA3M |
|
|
| 622H-M |
|
電動式 | 2Mpa | 80mm～150mm | -20℃〜120℃ |
|
|
|
HQS |
|
|
| 622H-M |
|
電動式 | 2Mpa | 200mm～200mm | -20℃〜120℃ |
|
|
|
HQS |
|
|
| 622H-M |
|
電動式 | 2Mpa | 250mm～250mm | -20℃〜120℃ |
|
|
|
HQS |
|
|
| 622H-M |
|
電動式 | 2Mpa | 300mm～300mm | -20℃〜120℃ |
|
|
|
HQS |
|
