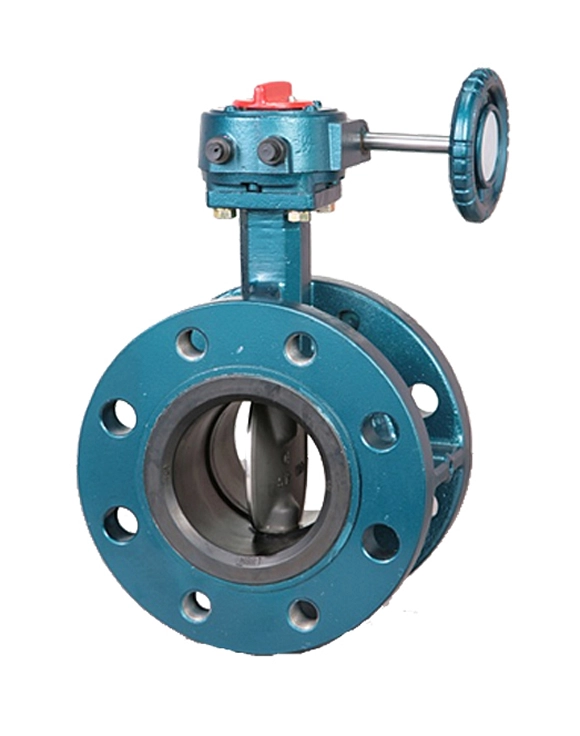

ハードな流量制御に適した本体シート一体型バタフライバルブ
取扱注意書
主な特長
618F
- 最高使用圧力／1.6Mpa
- 配管フランジ／JIS16K
- 製造サイズ／80A～600A
622F
- 最高使用圧力／2.0Mpa
- 配管フランジ／JIS16K、JIS20K
- 製造サイズ／80A～600A
信頼性と安心を追求したフランジ形構造により、配管施工が容易に行えます。
また、本体とシートを一体化することで、高圧・高差圧・高流速・真空度等のあらゆる分野に安定した性能を発揮する建築設備・一般工業用バルブです。
型式
| 型式名 | 用途 | 駆動部 | 最高使用 圧力 |
サイズ | 温度 | 本体材質 | シート材質 | 規格・認証 | 備考 | CAD （PDF） |
CAD （DFX） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 618F-L |
|
レバー | 1.6Mpa | 80mm～125mm | -20℃〜120℃ |
|
|
FCレバー |
|
|
|
| 618F-G |
|
ギヤー式 | 1.6Mpa | 80mm～150mm | -20℃〜120℃ |
|
|
|
|
||
| 618F-G |
|
ギヤー式 | 1.6Mpa | 200mm～200mm | -20℃〜120℃ |
|
|
|
|
||
| 618F-G |
|
ギヤー式 | 1.6Mpa | 250mm～300mm | -20℃〜120℃ |
|
|
|
|
||
| 618F-G |
|
ギヤー式 | 1.6Mpa | 350mm～450mm | -20℃〜120℃ |
|
|
|
|
||
| 618F-G |
|
ギヤー式 | 1.6Mpa | 500mm～500mm | -20℃〜120℃ |
|
|
|
|
||
| 618F-G |
|
ギヤー式 | 1.6Mpa | 550mm～600mm | -20℃〜120℃ |
|
|
|
|
||
| 618F-C |
|
シリンダー式 | 1.6Mpa | 80mm～125mm | -20℃〜120℃ |
|
|
TA3M |
|
|
|
| 618F-C |
|
シリンダー式 | 1.6Mpa | 200mm～200mm | -20℃〜120℃ |
|
|
TA3M |
|
|
|
| 618F-C |
|
シリンダ式 | 1.6Mpa | 250mm～300mm | -20℃〜120℃ |
|
|
TA3M |
|
|
|
| 622F-L |
|
レバー式 | 1.6Mpa | 80mm～125mm | -20℃〜120℃ |
|
|
FCレバー |
|
|
|
| 622F-G |
|
ギヤー式 | 1.6Mpa | 80mm～150mm | -20℃〜120℃ |
|
|
|
|
||
| 622F-G |
|
ギヤー式 | 1.6Mpa | 200mm～200mm | -20℃〜120℃ |
|
|
|
|
||
| 622F-G |
|
ギヤー式 | 1.6Mpa | 250mm～300mm | -20℃〜120℃ |
|
|
|
|
||
| 622F-G |
|
ギヤー式 | 1.6Mpa | 350mm～400mm | -20℃〜120℃ |
|
|
|
|
||
| 622F-G |
|
ギヤー式 | 1.6Mpa | 500mm～500mm | -20℃〜120℃ |
|
|
|
|
||
| 622F-G |
|
ギヤー式 | 1.6Mpa | 550mm～600mm | -20℃〜120℃ |
|
|
|
|
||
| 622F-C |
|
シリンダ式 | 1.6Mpa | 80mm～125mm | -20℃〜120℃ |
|
|
TA3M |
|
|
|
| 622F-C |
|
シリンダ式 | 1.6Mpa | 150mm～150mm | -20℃〜120℃ |
|
|
TA3M |
|
|
|
| 622F-C |
|
シリンダ式 | 1.6Mpa | 200mm～200mm | -20℃〜120℃ |
|
|
TA3M |
|
|
|
| 622F-C |
|
シリンダ式 | 1.6Mpa | 250mm～250mm | -20℃〜120℃ |
|
|
TA3M |
|
|
|
| 622F-C |
|
シリンダ式 | 1.6Mpa | 300mm～300mm | -20℃〜120℃ |
|
|
TA |
|
|
ダウンロードについて
- 会員ID（メールアドレス）の入力を求めますので、新規会員登録の際に登録いただいたメールアドレス及びパスワードを入力してください。
- 正しいID・パスワードを入力されるとダウンロード画面が表示されます。
- 希望するCAD図面（DXFまたはPDF）等のボタンをクリックし、各ファイルをダウンロードしてください。
- DXF形式の図面は、ZIP形式で圧縮されています。解凍ソフトにて解凍してご利用ください。
- DXF形式の図面をご覧頂くにはCADソフト等のインストールが必要です。
- PDF形式の図面をご覧頂くにはAdobe Readerが必要です。
- DXFファイルは米国AUTODESK社の公開するデータフォーマットです。
関連製品
