主な特長

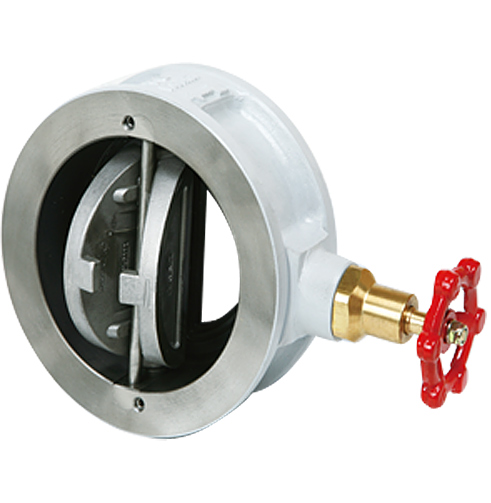

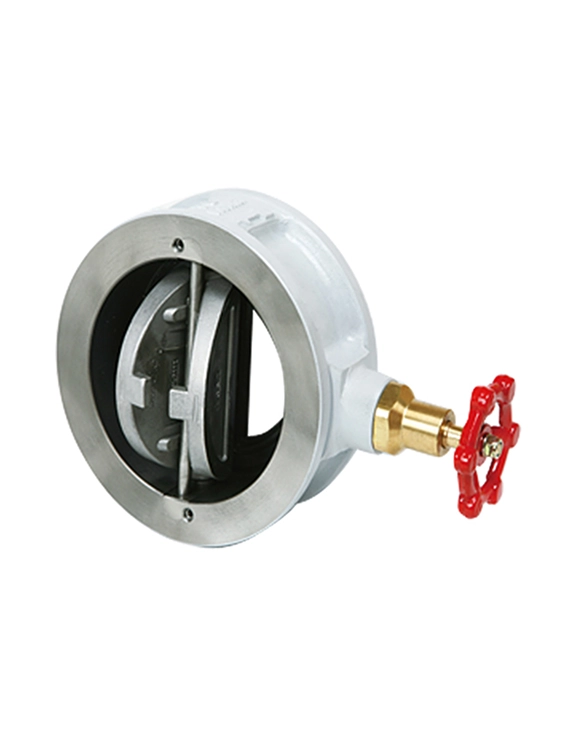

110Z（バイパス弁付）

• 最高使用圧力／1.0Mpa
• 配管フランジ／JIS10K
• 製造サイズ／50mm～300mm

120Z（バイパス弁付）

• 最高使用圧力／2.0Mpa
• 配管フランジ／JIS16K, 20K
• 製造サイズ／50mm～300mm

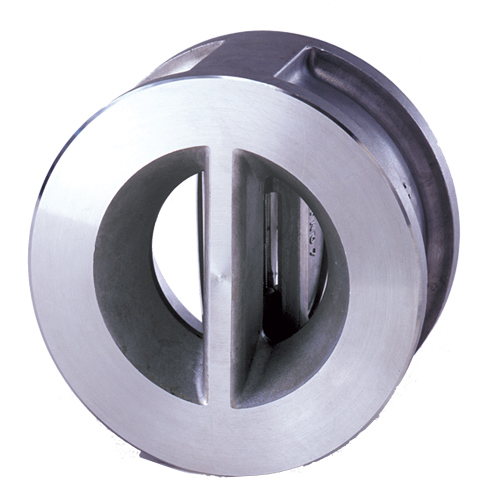

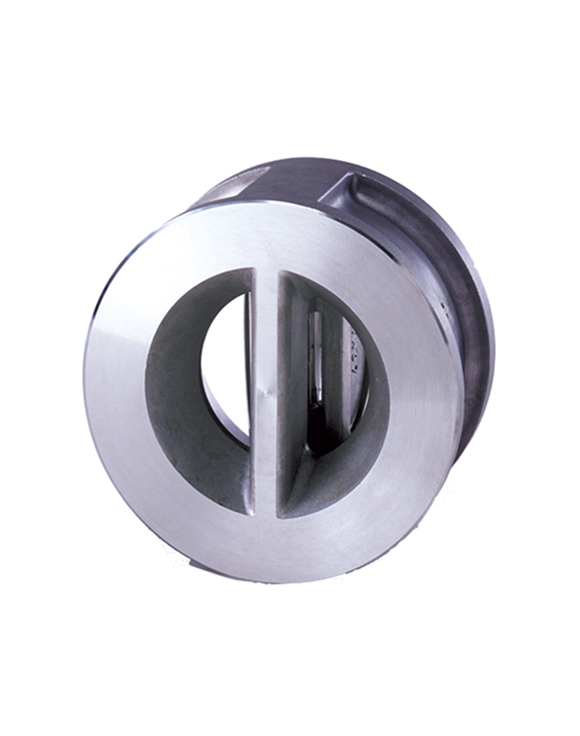

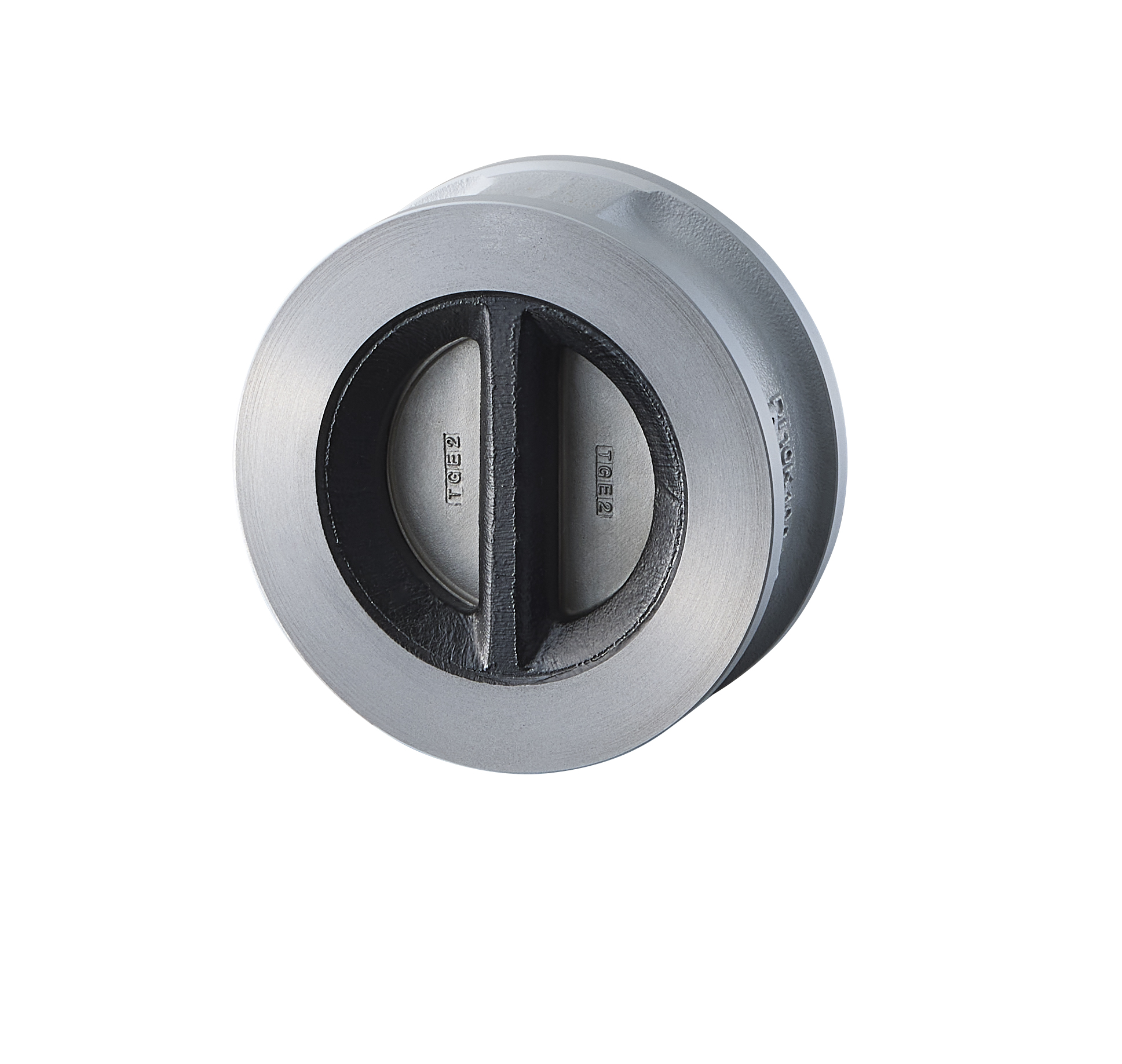

111S（バイパス弁なし）

• 最高使用圧力／1.0Mpa
• 配管フランジ／JIS10K
• 製造サイズ／50mm～600mm

121S（バイパス弁なし）

• 最高使用圧力／2.0Mpa
• 配管フランジ／JIS16K, 20K
• 製造サイズ／50mm～600mm

軽量・小形、ウォーターハンマー防止性能に優れたウェハー形チェッキ

作動部として2枚の半円状弁体とスプリングを採用したウェハータイプ。従来のスイングチェッキに比べ、大幅なスリム化を実現しました。しかも、迅速・確実な作動により、ウォーターハンマーを防止。配管ラインの安全を守ります。

軽量・小形でスリムなボディ

JIS規格スイングチェッキに比べ、面間距離で約１／４、質量で約１／５のスリム化を実現。取付スペースをとらず、配管作業も容易なため、コストパフォーマンスにも優れています。
