繊維が混じった流体でもなめらかに制御するナイフゲートバルブ

取扱説明書

取扱注意書

ナイフゲートバルブ取扱注意書

主な特長

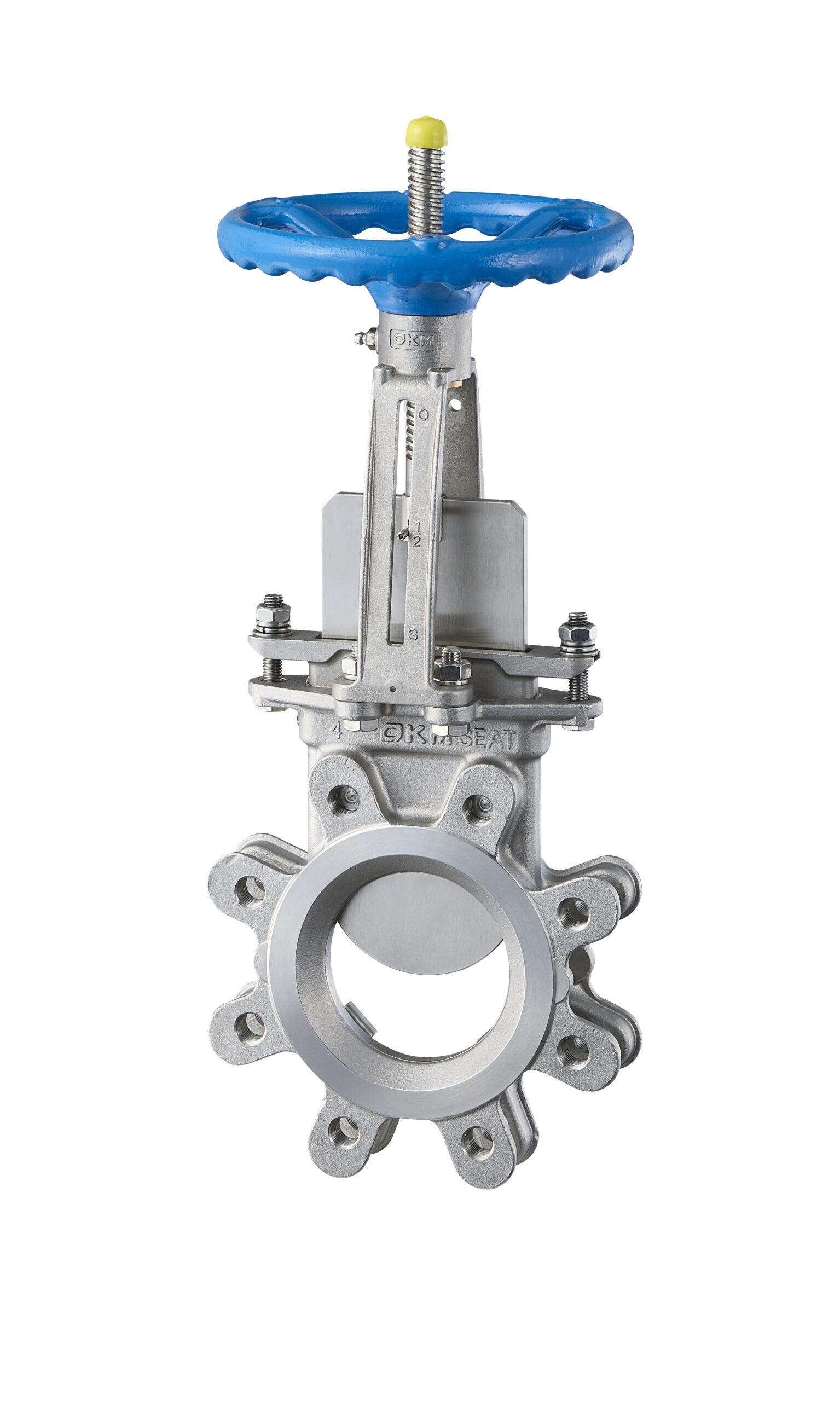

336J

最高使用圧力／50A～300A　　　　　　1.0MPa、350A～600A　0.5MPa
配管フランジ／JIS10K、JIS5K
製造サイズ／50A～600A

336Y

最高使用圧力／1.0Mpa
配管フランジ／JIS10K、JIS5K
製造サイズ／350A～600A

マルチシートタイプナイフゲートバルブ

実績と信頼を誇るOKMのナイフゲート技術がより洗練され、苛酷な流体制御条件に応えたオールステンレス（50～300Aはロストワックス製法）構造を採用。流体仕様に応じて、シートを選べるマルチシートタイプを採用。製紙、石油、化学、食品、鉱山、下水処理などの業界、制御の難しいスラリー、パルプ、粉粒体などの高濃度・高粘度の流体制御に最適なナイフゲートバルブです。

流体詰まり防止とシート密着構造

流体物を遮断しながら閉止すると、プレートが本体シートへ密着する構造です。

精密鋳造パッキンボックス形状

プレートとグランドボックス内グランドパッキンとの密着精度がアップし、外観漏れに対し高いシール効果を実現しました。

型式

型式名	用途	駆動部	最高使用圧力	サイズ	温度	本体材質	シート材質	備考
336J-H	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	手動式	1Mpa	50mm～150mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	メタルシート
336J-H	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	手動式	1Mpa	200mm～300mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	メタルシート
336J-H	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	手動式	1Mpa	350mm～600mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	メタルシート
336J-H	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	手動式	1Mpa	50mm～150mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	ゴム、テフロンシート
336J-H	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	手動式	1Mpa	200mm～300mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	ゴム、テフロンシート
336J-H	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	手動式	1Mpa	350mm～600mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	ゴム、テフロンシート
336J-C	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	シリンダ式	0.5Mpa	50mm～150mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	メタルシート　CQ2
336J-C	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	シリンダ式	0.5Mpa	200mm～300mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	メタルシート　CQ2
336J-C	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	シリンダ式	0.5Mpa	350mm～400mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	メタルシート　SCS2
336J-C	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	シリンダ式	0.5Mpa	450mm～600mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	メタルシート　CP61L
336J-C	一般工業建築設備石油化学化学薬品製紙水処理水処理粉体鉱石スラリー高濃度・高粘度流体	シリンダ式	1Mpa	200mm～200mm	℃〜230℃	ステンレス	ゴムシート PTFEシート（テフロン）メタルシート	メタルシート　CQ2
336J-C	一般工業建築設備石油化学化学薬品製紙水処理水処理粉体鉱石スラリー高濃度・高粘度流体	シリンダ式	1Mpa	50mm～150mm	℃〜230℃	ステンレス	ゴムシート PTFEシート（テフロン）メタルシート	メタルシート　CQ2
336J-C	一般工業建築設備石油化学化学薬品製紙水処理水処理粉体鉱石スラリー高濃度・高粘度流体	シリンダ式	1Mpa	250mm～300mm	℃〜230℃	ステンレス	ゴムシート PTFEシート（テフロン）メタルシート	メタルシート　SCS2
336J-C	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	シリンダ式	0.5Mpa	50mm～150mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	ゴム、テフロンシート　CQ2
336J-C	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	シリンダ式	0.5Mpa	200mm～300mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	ゴム、テフロンシート　CQ2
336J-C	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	シリンダ式	0.5Mpa	350mm～400mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	ゴム、テフロンシート　SCS2
336J-C	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	シリンダ式	0.5Mpa	450mm～600mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	ゴム、テフロンシート　CP61L
336J-C	一般工業建築設備石油化学化学薬品製紙水処理水処理粉体鉱石スラリー高濃度・高粘度流体	シリンダ式	1Mpa	50mm～150mm	℃〜230℃	ステンレス	ゴムシート PTFEシート（テフロン）メタルシート	ゴム、テフロンシート　CQ2
336J-C	一般工業建築設備石油化学化学薬品製紙水処理水処理粉体鉱石スラリー高濃度・高粘度流体	シリンダ式	1Mpa	200mm～200mm	℃〜230℃	ステンレス	ゴムシート PTFEシート（テフロン）メタルシート	ゴム、テフロンシート　CQ2
336J-C	一般工業建築設備石油化学化学薬品製紙水処理水処理粉体鉱石スラリー高濃度・高粘度流体	シリンダ式	1Mpa	250mm～300mm	℃〜230℃	ステンレス	ゴムシート PTFEシート（テフロン）メタルシート	ゴム、テフロンシート　SCS2
336J-M(三相)	一般工業建築設備石油化学化学薬品製紙水処理水処理粉体鉱石スラリー高濃度・高粘度流体	電動式	0.5Mpa	200mm～200mm	℃〜230℃	ステンレス	ゴムシート PTFEシート（テフロン）メタルシート	メタルシート SA
336J-M(三相)	一般工業建築設備石油化学化学薬品製紙水処理水処理粉体鉱石スラリー高濃度・高粘度流体	電動式	0.5Mpa	250mm～300mm	℃〜230℃	ステンレス	ゴムシート PTFEシート（テフロン）メタルシート	メタルシート SA
336J-M(三相)	一般工業建築設備石油化学化学薬品製紙水処理水処理粉体鉱石スラリー高濃度・高粘度流体	電動式	0.5Mpa	350mm～350mm	℃〜230℃	ステンレス	ゴムシート PTFEシート（テフロン）メタルシート	メタルシート SA
336J-M(三相)	一般工業建築設備石油化学化学薬品製紙水処理水処理粉体鉱石スラリー高濃度・高粘度流体	電動式	0.5Mpa	400mm～450mm	℃〜230℃	ステンレス	ゴムシート PTFEシート（テフロン）メタルシート	メタルシート SA
336J-M(三相)	一般工業建築設備石油化学化学薬品製紙水処理水処理粉体鉱石スラリー高濃度・高粘度流体	電動式	0.5Mpa	500mm～600mm	℃〜230℃	ステンレス	ゴムシート PTFEシート（テフロン）メタルシート	メタルシート SA
336J-M(三相)	一般工業建築設備石油化学化学薬品製紙水処理水処理粉体鉱石スラリー高濃度・高粘度流体	電動式	1Mpa	200mm～200mm	℃〜230℃	ステンレス	ゴムシート PTFEシート（テフロン）メタルシート	メタルシート SA
336J-M(三相)	一般工業建築設備石油化学化学薬品製紙水処理水処理粉体鉱石スラリー高濃度・高粘度流体	電動式	1Mpa	250mm～250mm	℃〜230℃	ステンレス	ゴムシート PTFEシート（テフロン）メタルシート	メタルシート SA
336J-M(三相)	一般工業建築設備石油化学化学薬品製紙水処理水処理粉体鉱石スラリー高濃度・高粘度流体	電動式	1Mpa	300mm～300mm	℃〜230℃	ステンレス	ゴムシート PTFEシート（テフロン）メタルシート	メタルシート SA
336J-M(三相)	一般工業建築設備石油化学化学薬品製紙水処理水処理粉体鉱石スラリー高濃度・高粘度流体	電動式	0.5Mpa	200mm～200mm	℃〜230℃	ステンレス	ゴムシート PTFEシート（テフロン）メタルシート	ゴム、テフロンシート SA
336J-M(三相)	一般工業建築設備石油化学化学薬品製紙水処理水処理粉体鉱石スラリー高濃度・高粘度流体	電動式	0.5Mpa	250mm～300mm	℃〜230℃	ステンレス	ゴムシート PTFEシート（テフロン）メタルシート	ゴム、テフロンシート SA
336J-M(三相)	一般工業建築設備石油化学化学薬品製紙水処理水処理粉体鉱石スラリー高濃度・高粘度流体	電動式	0.5Mpa	50mm～150mm	℃〜230℃	ステンレス	ゴムシート PTFEシート（テフロン）メタルシート	メタルシート　SA
336J-M(三相)	一般工業建築設備石油化学化学薬品製紙水処理水処理粉体鉱石スラリー高濃度・高粘度流体	電動式	0.5Mpa	50mm～150mm	℃〜230℃	ステンレス	ゴムシート PTFEシート（テフロン）メタルシート	ゴム、テフロンシート　SA
336Y-H	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	手動式	1Mpa	350mm～600mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	ゴム、テフロンシート
336Y-H	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	手動式	1Mpa	350mm～600mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	メタルシート
336Y-C	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	シリンダ式	1Mpa	350mm～600mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	メタルシート　CP61L
336Y-C	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	シリンダ式	1Mpa	350mm～600mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	ゴム、テフロンシート　CP61L
336Y-M	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	電動式	1Mpa	350mm～350mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	メタルシート　SA
336Y-M	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	電動式	1Mpa	400mm～500mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	メタルシート　SA
336Y-M	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	電動式	1Mpa	550mm～600mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	メタルシート　SA
336Y-M	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	電動式	1Mpa	350mm～350mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	ゴム、テフロンシート　SA
336Y-M	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	電動式	1Mpa	400mm～500mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	ゴム、テフロンシート　SA
336Y-M	製紙粉体一般工業水処理化学薬品建築設備鉱石スラリー高濃度・高粘度流体水処理石油化学	電動式	1Mpa	550mm～600mm	℃〜230℃	ステンレス	メタルシート PTFEシート（テフロン）ゴムシート	ゴム、テフロンシート　SA
