主な特長

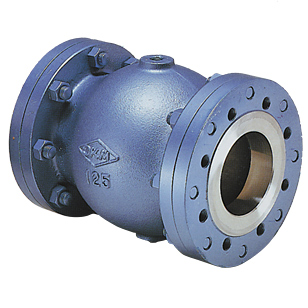

704
- 最高使用圧力／0.4Mpa
- 配管フランジ／JIS10K
- 製造サイズ／25A～100A
- 駆動部／空気加圧式

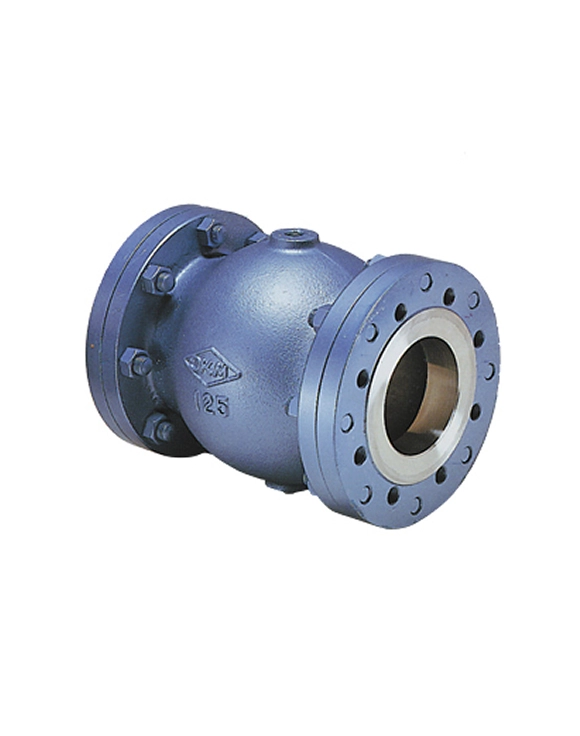

703
- 最高使用圧力／0.4Mpa
- 配管フランジ／JIS10K
- 製造サイズ／25A～100A
- 駆動部／空気加圧式
- 特殊ゴムスリーブの弾力で流体を完全制御します。
- 強力特殊ゴムスリーブが弁箱の内部で押圧されて、開閉します。
- シンプル・コンパクト構造の極致をゆくストレート貫通型スラリー弁です。
- 長寿命、メンテナンス容易、圧力損失ゼロで、ヘドロ、鉱石スラリー、セメント、紛体、パルプ、下水汚泥などの流体に最適です。
- 固形物が混入しても完全遮断します。
型式
| 型式名 | 用途 | 駆動部 | 最高使用 圧力 |
サイズ | 温度 | 本体材質 | シート材質 | 規格・認証 | 備考 | CAD （PDF） |
CAD （DFX） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 703 |
|
エアー式 | 0.3Mpa | 125mm～150mm | 0℃〜80℃ |
|
|
200Aのみ最高使用圧力0.2MPa |
|
|
|
| 702-H |
|
ハンドル式 | 0.5Mpa | 25mm～80mm | 0℃〜80℃ |
|
|
|
|
||
| 702-H |
|
ハンドル式 | 0.5Mpa | 100mm～200mm | 0℃〜80℃ |
|
|
|
|
||
| 704 |
|
エアー式 | 0.4Mpa | 25mm～50mm | 0℃〜80℃ |
|
|
|
|
||
| 704 |
|
エアー式 | 0.4Mpa | 65mm～100mm | 0℃〜80℃ |
|
|
|
|
ダウンロードについて
- 会員ID（メールアドレス）の入力を求めますので、新規会員登録の際に登録いただいたメールアドレス及びパスワードを入力してください。
- 正しいID・パスワードを入力されるとダウンロード画面が表示されます。
- 希望するCAD図面（DXFまたはPDF）等のボタンをクリックし、各ファイルをダウンロードしてください。
- DXF形式の図面は、ZIP形式で圧縮されています。解凍ソフトにて解凍してご利用ください。
- DXF形式の図面をご覧頂くにはCADソフト等のインストールが必要です。
- PDF形式の図面をご覧頂くにはAdobe Readerが必要です。
- DXFファイルは米国AUTODESK社の公開するデータフォーマットです。
関連製品
